某石化公司的壓縮風供應機組選用的是進口品牌離心式空氣壓縮機，該機組具有體積小、集成化程度高、效率高等優點，但該系列機組潤滑油系統的換熱器采用的是板式換熱器，隨著運行時間的推移，板式換熱器對換熱介質的清潔要求較高的特性的不適用性顯現出來。

改造可行性分析

1. 改造前潤滑油系統運行存在的問題 機組功率為1315KW，轉動系統由大齒輪軸、一級轉子、二三級轉子組成，其中轉數最高的二三級轉子達25660rpm。油冷冷前溫度85℃，要求冷后溫度≯45℃。在機組使用的第二年潤滑油冷后溫度經常接近上限并出現報警,機組安穩運行受到影響。 2. 原因分析 該機組選用的板式換熱器具有體積小、換熱效率高的特點，配套于集成化程度高的撬裝設備內很是精致小巧，但由于板式換熱器流道暨板片之間的間隙只有3～5mm，而作為冷媒的循環水為露天敞開式冷卻，中間帶有粘泥、銹渣等雜質，運行一段時間后就會出現流道局部被堵，過流面積受影響的情況，從而使換熱冷媒流量減少，換熱量下降。

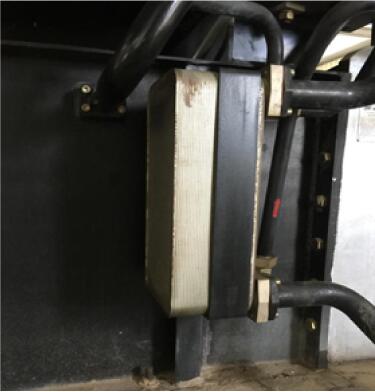

原機組換熱器

改造方案

經比較，選用對介質清潔度要求不高且換熱效率相對較高的列管鰭片式換熱器。

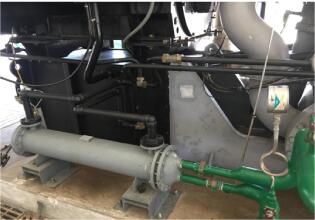

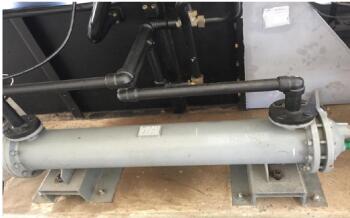

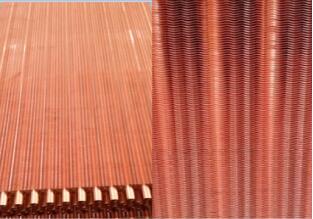

我司提供的翅片式換熱器	改造后的現場圖	芯體的內部結構

改造后效果

設備改造后，；潤滑油冷前溫度85℃，冷后45℃。運行一年后冷卻效果一樣，變化很小。
